Рация Yaesu VX-7R cнята с производства, приобретайте Yaesu VX-6R или Yaesu VX-8DR

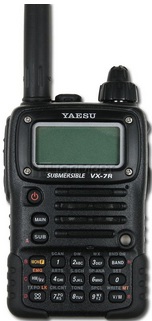

Рация Yaesu VX-7R трехдиапазонная имеет прорезиненный корпус из легкого прочного сплава , что предохраняет ее от ударов . По требованиям к влагозащите радиостанция соответствует стандарту JIS-7 (погружение на глубину 1 метр в течение 30 минут).В отличии от портативной радиостанции Yaesu VX-6R имеет двухстрочный информативный дисплей ,двойной приемник DualWatch и добавлен диапазон 50-54 МГц.
Диапазон частот на передачу, МГц: 50-54,140-174 и 420-470
Диапазон частот на прием, МГц: 0.5-999
Радиостанция Vertex VX-7R поставляется в комплекте с Li-Ion аккумулятором FNB-80LI повышенной емкости (7.4 В, 1500 мА/ч). Время зарядки от быстрого зарядного стакана CD-15A и адаптера PA-48C составляет около 3 часов. Возможно питание радиостанции от внешнего источника питания Vertex E-DC-6 или автомобильного зарядного адаптера E-DC-5B. Там, где нет возможности зарядить аккумулятор, возможно использование кейса для пальчиковых батареек типа АА – FBA-23. Для большей сохранности радиостанции необходимо использовать чехол CSC-88.
В рацию Yaesu 7 R встроены кодеры/декодеры DCS и CTCSS, кроме того радиостанция оснащена системой подтверждения наличия вызываемого корреспондента внутри зоны устойчивой связи, так называемой системой ARTS(TM). В рацию яесу встроена также поддержка работы с многосайтовыми любительскими ретрансляторами WIRES(TM).
Система WIRES (TM) позволяет связывать между собой радиолюбительские ретрансляторы, используя Internet (на каждый ретрансляционный сайт должен быть установлен комплект из персонального компьютера и модема). Для соединения ретрансляторов достаточно доступа в интернет по обыкновенным коммутируемым линиям, модем должен поддерживать скорость передачи до 56Кбит/сек. Системой WIRES(TM) может быть оснащено до 10 ретрансляторов.
Рации Yaesu VX-7R поставляются максимально «раскрытыми» - версия B3
Рация Yaesu VX 7R имеет большой матричный дисплей с разрешением 132х64 точки, память - 900 каналов, которые можно группировать в 9 групп, по 48 каналов в каждой. Возможно подключение различных гарнитур, для суровых условий подойдёт влагозащитная тангента MH-73A4B.При подключении гарнитуры VC-24 возможна активации рации голосом (VOX),в других гарнитурах эта опция не доступна! Также VX-7 оснащена вторым суб-приёмником и возможностью передачи амплитудной модуляции на частоте 50 МГц.
Функциональные возможности радиостанций Yaesu VX-7R :
- Сканирование каналов памяти, свободный поиск в режиме VFO, Smart Search поиск, программируемое сканирование (в пределах диапазона), сканирование с приоритетным каналом и т.п.
- CTCSS и DCS кодер/декодер + сканирование тонов/кодов
- Имеется примитивный панорамный индикатор на ± 5, 8, 14, 29, 60 частот (в соответствии с шагом) от частоты настройки VFO.
- Двойной приемник DualWatch. Второй - так называемый суб-приемник - работает на ограниченных участках диапазона независимо от основного приемника
- Частотомер
- Автоматическое определение репитерного сдвига (ARS). Возможна ручная настройка репитерного сдвига.
- Автоматическая транспондерная система (ARTS), которая сигнализирует пользователю о выходе из пределов досягаемости связи со станцией, оснащенной аналогичной системой. Функция ARTS включает в себя CW идентификатор.
- Доступ к WIRES™ - расширенной системе Интернет - репитеров.
- Автонабор DTMF кода (9 ячеек памяти до 16 знаков каждая). Полнофункциональная DTMF-клавиатура.
- Энергосберегающие функции:
• Индикатор напряжения питания
• Таймер ограничения передачи (ТОТ)
• Автоматическое отключение/включение радиостанции (АРО)
• Экономичный дежурный режим
• Таймер на включение/выключение
• Автоматическое уменьшение мощности при большом уровне принимаемого сигнала
- Есть блокировка клавиатуры (7 вариантов блокировки)
- Запрет работы на занятом канале (BCLO)
- Настройка рации производится из пользовательского меню. Возможны различные настройки индикации, шрифтов и режимов дисплея, а также изменение контраста.
- Возможно клонирование настроек.
- Многоцветный индикатор-стробоскоп.
- Имеется датчик температуры . Внутрь рации может быть установлен барометр SU-1 .
- Встроенные часы и календарь с автономным питанием
Технические (паспортные) характеристики радиостанции Yaesu VX-7R :
|
| Диапазон частот: |
Передача (зависит от версии, приводятся максимальные значения версии B3):
• 50-54 МГц
• 140-174 МГц
• 222-225 МГц (только в американской версии)
• 420-450 МГц
Может потребоваться раскрытие , так как другие версии имеют более узкие диапазоны передачи. Раскрывается вплоть до 40-221.975 + 300-579.995 МГц.
Прием :
• основной приемник: 0.5 - 999 МГц
• суб-приемник: 50-54, 137-174 и 420-470 МГц |
|
| Соответствие стандартам: |
• JIS-7 (погружение на глубину 1 м. в течение 30 мин.)
• Сертификат соответствия: РОСС.JP.ME96.H00722 |
|
| Организация памяти: |
• 450 каналов памяти
• 9 банков памяти до 48 каналов в каждом
• 10 каналов, вызываемых прямым нажатием клавиш
• 40 программируемых диапазонов поиска
• 12 "домашних" каналов
• 10 погодных каналов NOAA (только в американской версии)
• 89 предварительно запрограммированных частот КВ-радиовещательных станций
• 280 морских каналов
• 10 "гиперканалов" (для сохранения полной конфигурации трансивера)
|
|
| Шаг частот: |
5, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц |
|
| Стабильность частоты: |
±5 ppm (при температуре от -10°C до +50°C) |
|
| Репитерный сдвиг: |
• ± 600 кГц (на 144 МГц)
• ±1.6 / 5.0 / 7.6 МГц (на 430 МГц) |
|
| Тип излучения: |
A3, F2, F3 |
|
| Типы шумоподавителя: |
CTCSS, DCS |
|
| Сигнальные системы: |
DTMF-набор |
|
| Антенный разъем: |
сопротивление 50 Ом, тип SMA |
|
| Напряжение питания: |
• 7.4В от Li-ion аккумулятора
• 13.8В (6.0 ~ 16.0В) от сетевого адаптера |
|
| Потребляемый ток: |
• прием (1 VFO/2VFO) 200 / 240 мА
• деж., экономайзер - выкл. (1 / 2 приемник) 67 / 100 мА
• деж., экономайзер - вкл. (1 / 2 приемник) 28 / 34 мА
• передача - 5 Вт - 50/144/430 МГц 1.6 / 1.7 / 1.9 А
• станция выкл., АРО 200 мкА |
|
| Время работы с батареей: |
от 6 до 15 часов в зависимости от рабочего диапазона частот и мощности |
|
| Диапазон рабочих температур: |
–20 ~ +60 °C |
|
| Габаритные размеры: |
60 х 90 х 28.5 мм (без кнопок, антенны и поясного зажима) |
|
| Вес: |
Вес 260 г. (с аккумулятором FNB-80LI и антенной) |
|
| Передатчик |
|
| Выходная мощность: |
• 5.0 Вт (при питании 7.4 В и 13.8 В)
• 1.0 Вт (при питании 7.4 В и 13.8 В в АМ на 50 МГц) |
|
| Тип модуляции: |
• F2, F3: переменная реактивность
• A3: низкоуровневая амплитудная модуляция |
|
| Максимальная девиация (FM): |
±5 кГц |
|
| Внеполосные излучения: |
• 60 дБ (полная мощность)
• 50 дБ (пониженная и наименьшая мощность) |
|
| Сопротивление микрофона (гарнитуры): |
2 кОм |
|
| Приемник |
|
| Тип: |
• AM, NFM: супергетеродин с двойным преобразованием
• WFM: супергетеродин с тройным преобразованием
• Суб-приемник: супергетеродин с двойным преобразованием |
|
| Промежуточные частоты: |
• 1-я 47.25 МГц (АМ, NFM), 45.8 МГц (WFM)
• 2-я 450 кГц (АМ, NFM), 10.7 МГц (WFM)
• 3-я 1 МГц (WFM)
• 1я и 2я суб-приемника 46.35 МГц и 450 кГц |
|
| Чувствительность: |
• 0.5-30 МГц, AM 3.0 мкВ при 10 дБ S/N
• 30-50 МГц, NFM 0.5 мкВ (тип.) при 12 дБ SINAD
• 50-54 МГц, NFM 0.16 мкВ при 12 дБ SINAD
• 57-108 МГц, NFM и WFM 1.0 мкВ (тип.) при 12 дБ SINAD
• 108-137 МГц, AM 1.5 мкВ (тип.) при 10 дБ SN
• 137-140 МГц, NFM 0.2 мкВ при 12 дБ SINAD
• 140-150 МГц, NFM 0.16 мкВ при 12 дБ SINAD
• 150-174 МГц, NFM 0.2 мкВ при 12 дБ SINAD
• 174-225 МГц, NFM 0.3 мкВ при 12 дБ SINAD
• 300-350 МГц, NFM 0.5 мкВ при 12 дБ SINAD
• 350-400 МГц, NFM 0.2 мкВ при 12 дБ SINAD
• 400-470 МГц, NFM 0.18 мкВ при 12 дБ SINAD
• 470-540 МГц, WFM 0.35 мкВ при 12 дБ SINAD
• 540-800 МГц, WFM 3.0 мкВ (тип.) при 12 дБ SINAD
• 800-999 МГц, NFM 1.0 мкВ (тип.) при 12 дБ SINAD |
|
| Чувствительность суб-приемника: |
0.18 ~ 0.20 мкВ при 12 дБ SINAD |
|
| Избирательность по соседнему каналу: |
• AM, NFM: 12/25 кГц (-6дБ/-60 дБ)
• WFM: 200/300 кГц (–6дБ/-20 дБ) |
|
| Аттенюатор: |
-20 дБ |
|
| Аудиовыход (8 Ом): |
• 200 мВт при питании от аккумулятора (7.4 В)
• 400 мВт при питании от сетевого адаптера (13.8 В) |
Комплект поставки радиостанций Yaesu VX-7R :
- Радиостанция Yaesu VX-7R
- YHA-64 Трехдиапазонная портативная антенна
- FNB-80Li Аккумуляторная батарея Li-Ion, 7.4 В, 1500мАч
- PA-48C Сетевое зарядное устройство, адаптер
- CLIP-14 Клипса крепления радиостанции за ремень с темляком
- Инструкция для рации Yaesu VX-6R
Аксессуары для радиостанций Yeasu VX 7R :
- ATV-8A Антенна 134-151 МГц 15 см (красный)
- ATV-8B Антенна 150-163 МГц, 15 см (коричневый)
- ATV-8C Антенна 161-174 МГц, 15 см (черный)
- ATU-6A Антенна 400-430 МГц, 16 см (коричневый)
- ATU-6B Антенна 420-450 МГц, 16 см (желтый)
- ATU-6DS Антенна 450-485 МГц, укороченная, 8 см (красный)
- ATU-6C Антенна 440-470 МГЦ, 16 см (голубой)
- ATU-6D Антенна 450-490 МГц, 16 см
- ATV-6XL Антенна 135-174 МГц 18 см (черный)
- ATU-6F Антенна 490-520 16см
- YHA-58 Двухдиапазонная портативная антенна
- YHA-66 Двухдиапазоная портативная антенна, 11 см
- YHA-67 Двухдиапазонная портативная антенна
- YHA-72 Двухдиапазонная портативная антенна
- YHA-64 Трехдиапазонная портативная антенна
- FNB-80LI Аккумулятор Li-ion (7.4 В, 1500 мАч)
- CSC-88 Защитный чехол
- CD-15A Быстрое зарядное устройство
- PA-48C Обычное зарядное устройство
- E-DC-5B Адаптер питания от автомобильного прикуривателя
- FBA-23 Кейс под 2 элемента питания АА
- E-DC-6 Кабель питания
- CT-91 Микрофонный переходник
- MH-57A4B Выносная тангента с микрофоном и динамиком
- MH-73A4B Влагозащитная тангента с микрофоном и динамиком
- VC-24 Гарнитура с голосовым управлением (VOX)
- VC-27 Гарнитура скрытого ношения
- CN-3 Антенный переходник BNC-SMA
- SU-1 Датчик атмосферного давления (барометр/высотомер)
|
