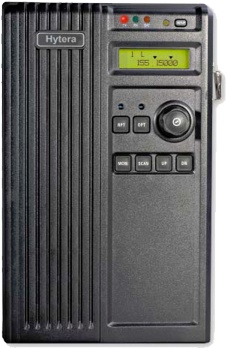

Стационарный ретранслятор Hytera TR-800 предназначен для стационарной установки на объектах при возникновении потребности в расширении зоны покрытия радиосвязи. Высокая надежность ретранслятора в сочетании с простотой управления и эксплуатации позволяет их использовать для обеспечения радиосвязью в больших помещениях, зданиях, гостиницах, ресторанах, в транспортных службах и т.п. Ретранслятор имеет 100% цикл работы при выходной мощности 25 Вт на диапазоне частот VHF или UHF и 50% цикл работы при повышенной мощности - 50 Вт на VHF и 45 Вт на UHF.
Ретрансляторы рассчитаны на работу в помещениях или закрытых контейнерах. Корпус ретранслятора имеет вертикальное исполнение для настольного размещения.
Режимы работы ретранслятора отображаются светодиодами и на ЖК-дисплее. На передней панели расположены: ЖК-дисплей, динамик, регулятор уровня громкости, разъем для подключения микрофона, дополнительные кнопки. Имеется возможность выбора выходной мощности. Внутри корпуса имеется место для установки дуплексера. Питание ретранслятора напряжение: переменное 88-264 В или постоянное 13,6 В + 15%. Возможно подключение резервного питания с функцией подзарядки. Охлаждение ретранслятора обеспечивает вентилятор с терморегулированным контролем. Программирование осуществляется через компьютер, через специальное программное обеспечение.
Интегрированная передняя панель с блоком управления ретранслятором
Логические цепи и цепи обработки звукового сигнала объединены с дисплеем и выведены на общую панель управления, что обеспечивает простой и интеллектуальный доступ к функциям приемника и передатчика. Светодиодные индикаторы на передней панели TR-800 показывают текущее состояние устройства.
Стильный и компактный настольный дизайн
TR-800 хорошо вписывается в интерьер любого офисного помещения. Дизайн устройства разработан с учетом удобства настройки и управления.
Мощный вентилятор с регулированием частоты вращения в зависимости от температуры
Бесколлекторный вентилятор 120 мм, установленный на задней панели и вентиляционная щель на передней панели обеспечивают эффективное охлаждение передатчика. Для снижения шума и обеспечения эффективности охлаждения частота вращения вентилятора автоматически регулируется в зависимости от температуры.
Электропитание от источника постоянного / переменного тока
Конструкция TR 800 предусматривает возможность подключения устройства к сетям переменного тока с различными характеристиками.
Непрерывный подзаряд
Функция непрерывного подзаряда позволяет постоянно поддерживать резервный аккумулятор в готовом к работе состоянии и переключать питание от резервного источника в случае сбоя в сети переменного тока.
Гибкая конфигурация
Пользователь может выбирать частотные диапазоны и устанавливать мощность передатчика в зависимости от условий эксплуатации. Также можно выбрать две частоты для работы в режиме двухстороннего ретранслятора с использованием разнесенных частот.
Функция непрерывного тонового / цифрового кодового шумоподавления позволяет блокировать несанкционированное вмешательство в разговор группы пользователей.
Сканирование в режиме реального времени:
позволяет снизить затраты и расширить абонентскую базу посредством распределения каналов. Кроме того, данная функция упрощает обслуживание в режиме роуминга.
Задержка выключения ретранслятора:
ретранслятор остается в режиме передачи некоторое время после завершения приема активного полезного сигнала, что позволяет устранить задержки, возникающие в процессе повторного установления связи. Время отложенного выключения программируется пользователем в диапазоне от 0 до 7 секунд.
Функциональная гибкость:
предусмотрена возможность оптимизации параметров применительно к конкретным рабочим условиям. Пользователь может выбрать режим базовой станции, двухстороннего или одностороннего ретранслятора. Выбор режима производится с помощью средств управления на передней панели и внутренних переключателей.
Переключаемая выходная мощность (высокая / средняя / низкая):
позволяет сбалансировать потребляемую мощность в зависимости от дальности связи, что очень важно при работе от аккумулятора.
Таймер блокировки по лимиту времени:
не допускает использования ретранслятора дольше заданного времени.
Считываемая частота:
обеспечивает быстрый и удобный доступ к конфигурации каналов в процессе диагностики системы.
Технические характеристики Hytera TR800 :
| Основные характеристики |
TR-800 |
| Диапазон частот, МГц |
УКВ: 136…174, ДЦВ: 400…470 |
| Количество каналов |
512 |
| Шаг сетки частот, кГц |
25/12,5 |
| Напряжение питания, В |
Переменного тока |
88…264 |
| Постоянного тока |
13,6 + 15% |
| Ток потребления (максимальный), А: |
Режим ожидания |
<1,8 |
| Прием |
<2,5 |
| Передача |
<13 |
| Стабильность частоты, % |
+0,0002 |
| Рабочая температура, °С |
-30…+60 |
| Размеры, мм |
310х190х362 |
| Вес, кг |
11 |
| Приемник |
TR-800 |
| Чувствительность, мкВ |
0,25 (12 дб SINAD) |
| Избирательность по соседнему каналу |
-80 дБ @ 12,5 кГц / -90 дБ @ 25кГц |
| Интермодуляционная избирательность |
85 дБ @ 12,5 /25 кГц |
| Сигнал/шум, S/N |
40 дБ @ 12,5 кГц
45 дБ @ 25 кГц |
| Звуковая мощность, Вт |
на внутренний динамик |
6,0 |
| на внешний динамик |
12 |
| Коэффициент нелинейных искажений звука, % |
<5 |
| Передатчик |
TR-800 |
| Выходная мощность, Вт высокая / низкая |
УКВ: 50/25 Вт, ДЦВ: 45/25 |
| Уровень побочных радиоизлучений, дБ |
-70 |
| Уровень паразитной частотной модуляции |
-40 дБ @ 12,5 кГц
-45 дБ @ 25 кГц |
| Коэффициент нелинейных искажений, % |
<3 |
Аксессуары для HYT TR-800
- DT01 - Дуплексер (Диапазон частот: 137-172МГц)(Tx/Rx Split:4.5-13МГц)
- DT02 - Дуплексер (Диапазон частот: 336-370МГц)(Tx/Rx Split:10МГц)
- DT03 - Дуплексер (Диапазон частот: 380-470МГц)(Tx/Rx Split:5-20МГц)
- DT06 - Дуплексер (Диапазон частот: 130-176МГц)(Tx/Rx Split:4.5-13МГц)
- DT07 - Дуплексер (Диапазон частот: 400-480МГц)(Tx/Rx Split:5-10МГц)
- DT10 - Дуплексер (Диапазон частот: 350-390МГц)(Tx/Rx Split:5-10МГц)
- PC21 - Кабель для программирования
- PWC03 - Кабель питания
- PWC04 - Кабель питания
- SM07R2 - Коммуникатор
- SM10R2 - Настольный микрфон
- TR800 ПО - Программное обеспечение
|
