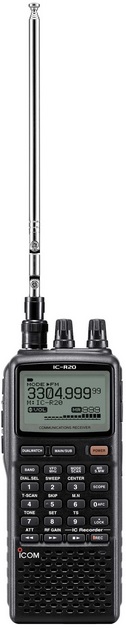

Сканирующий приёмник Icom IC-R20 небольшой по весу и габаритам, воплотил в себе все современные технологические достижения, что позволило добиться высококачественного приема сигналов всех видов модуляции в диапазоне 0.15-3305 МГц, AM / FM / WFM / SSB / CW , 1250 каналов, спектроскоп, двойной прием, компьютерный интерфейс CI-V, диктофон. В стандартный комплект входит антенна, LiIon аккумулятор и зарядное устройство.
- Двойной прием. До появления IC R20 для слежения за двумя частотами было необходимо использовать два приемника. Теперь стало возможным слежение за аварийными каналами, контроль за воздушным движением, наблюдение за двумя водителями, прием одновременно радио и ТВ сигнала.
- Широкий диапазон– от КВ до СВЧ. ICOM R20 работает на частотах от 150 кГц до 3304.999 MГц в режимах SSB, CW, AM, FM, WFM с шагом перестройки от 0,01 до 100 кГц. Это позволяет принимать AM/FM радио-диапазоны, телевизионные сигналы, радиосвязь между кораблями, самолетами, выполнять другие технические задачи.
- Цифровой диктофон на 4 часа. IC-R 20 имеет встроенный цифровой диктофон, с объемом памяти 32MB, для сохранения необходимой голосовой информации. Содержимое памяти потом можно закачать в компьютер через USB-порт для хранения (воспроизведение на компьютере невозможно).
- Прием сигналов с кодовым и тональным разделением каналов. Когда многочисленные пользователи находятся на одном канале, они используют специальную систему разделения каналов для уменьшения помех от других пользователей. Две наиболее популярные системы реализованы в IC-R20, это DTCS и CTCSS. По субтонам возможно сканирование
- Большая память с буквенными наименованиями каналов. 1000 стандартных каналов памяти, 200 автоматически сканируемых каналов и 25 пар границ сканирования. IC-R20 позволяет удобно настраиваться и записывать в память частоты сигнала с возможностью присвоения каждому каналу отдельного имени.
- До 11 часов непрерывной работы. Экономичность, 11 часов работы без подзарядки от встроенного Li-Ion аккумулятора. Также IC-R20 может работать от 3-х пальчиковых батареек AA. Длительная работа, так же как и зарядка встроенного аккумулятора, возможна от прикуривателя автомобиля или входящего в комплект адаптера.
- Наблюдение за сигналом. Иногда прослушивания сигнала недостаточно, поэтому IC-R20 имеет спектроскоп. Он используется для отображения сигнала, на частоту которого настроен приемник. Спектроскоп работает независимо от прослушивания сигнала.
- Функции сканирования. IC-R20 - самый быстрый сканирующий приемник фирмы Icom. Скорость сканирования – до 100 каналов в секунду в режиме VFO. Вы можете поместить каналы памяти внутрь динамически изменяемых банков (до 100 каналов в банке, не более 26 банков), кроме того, можно связать несколько различных банков для сканирования по банкам памяти. Дополнительно, IC-R20 предлагает разнообразный контроль за сканированием, например, задержка сканирования, возобновление сканирования при определенном сигнале и т.д.
- VSC (Voice Squelch Control) открывает шумоподавитель только при обнаружении модулированного сигнала.
- Программируемый разнос частот (Offset monitor) для прослушивания полудуплексных каналов
- Автоматическое шумоподавление с функцией монитора.
- Встроенный аттенюатор и контроль RF усиления.
- Подавитель импульсных помех (noise blanker), автоматический ограничитель шума (Auto Noise Limiter), AF фильтр
- AFC (Auto Frequency Control) функция АПЧ
- Интерфейс CI-V для удаленного управления с PC (возможно при помощи дополнительного блока CT-17)
- Встроенная ферритовая антенна для AM сигнала
- Возможность использовать провода наушников как FM антенну
- Функция ускоренного набора
- Функция блокировки кнопок.
- Функции автоматического отключения и сохранения энергии.
- Cтандартные ТВ и коротковолновые каналы в памяти
| Технические характеристики ICOM IC-R20 |
| Диапазон частот (МГц) |
0.150–1304.999, 1305.000–3304.999 МГц |
| Одновременный прием двух полудуплексных частот |
VFO A |
0.150–469.999МГц (LSB, USB, CW, AM, FM, WFM) |
| VFO B |
118–174.999, 330–1304.999MHz (AM, FM, WFM) |
| Виды модуляции |
LSB*, USB*, CW*, AM, FM, WFM (* 0.150–469.999МГц) |
| Шаг перестройки частоты, КГц |
0.01, 0.1, 5, 6.25, 8.33*, 9*, 10, 12.5, 15, 20, 25, 30, 50, 100КГц |
| Количество каналов |
1250 (1000 основных, 50 сканируемых границ и 200 автоматически записываемых) |
| Диапазон рабочих температур |
-10°С...+60°С |
| Тип аккумуляторной батареи |
BP-206 или 3 батареи типа AA (R6) |
| Тип разъема под антенну |
BNC (50Ом) |
| Приемник |
супергетеродин с тройным преобразованием ПЧ + понижающий конвертер (down converter) |
| Чувствительность, мкВ |
FM
12 дБ SINAD |
1.620-4.999МГц - 0.56мкВ
5.000-221.999МГц - 0.4 мкВ
330.000-832.999МГЦ - 0.56мкВ
833.000-1304.999МГц - 0.71мкВ
1330.000-2304.999МГц - 5.6мкВ
2330.000-2999.999МГц - 18мкВ |
WFM
12 дБ SINAD |
76.000-108.000МГц - 1.8мкВ
175.000-221.999МГц - 1.8мкВ
470.000-769.999МГц - 2.5мкВ |
AM
10 дБ SINAD |
0.495-4.999МГц - 2.2мкВ
5.000-29.999МГц - 1.4мкВ
118.000-135.999МГц - 1.4мкВ |
SSB,
SW
10 дБ SINAD |
0.495-4.999МГц - 0.4мкВ
5.000-29.999МГц - 0.25мкВ
50.000-53.999МГц - 0.25мкВ
118.000-146.999МГц - 0.25мкВ
330.000-469.999МГц - 0.32мкВ |
| Избирательность |
SSB, СW: более 1.8кГц/-6дБ
FM, AM: более 12кГц/-6дБ, менее 30кГц/-60дБ
WFM: более 150кГц/-6дБ |
| Потребляемый ток при 3.7В |
Прием: 150мА (подсветка выключенна)
Режим готовности: 100мА (подсветка выключенна)
Режим энергосбережения: 35мА |
| Питание |
4,8В (4 AA (R6) Ni-Cd аккумулятора)
4,8-16В (Источник постоянного тока) |
| Габаритные размеры (ШхВхГ, мм) |
60х142х34.8мм |
| Вес (с антенной и аккумуляторами) |
320г |
|
|
;)
